工作方式

单档 通用型

     瞬动型

固定式

外接式

通电型

瞬动型

间隔型

型号

ST3PA-S

ST3PC-S

ST3PA-SZ

ST3PC-SZ

ST3PA

ST3PC

ST3PG

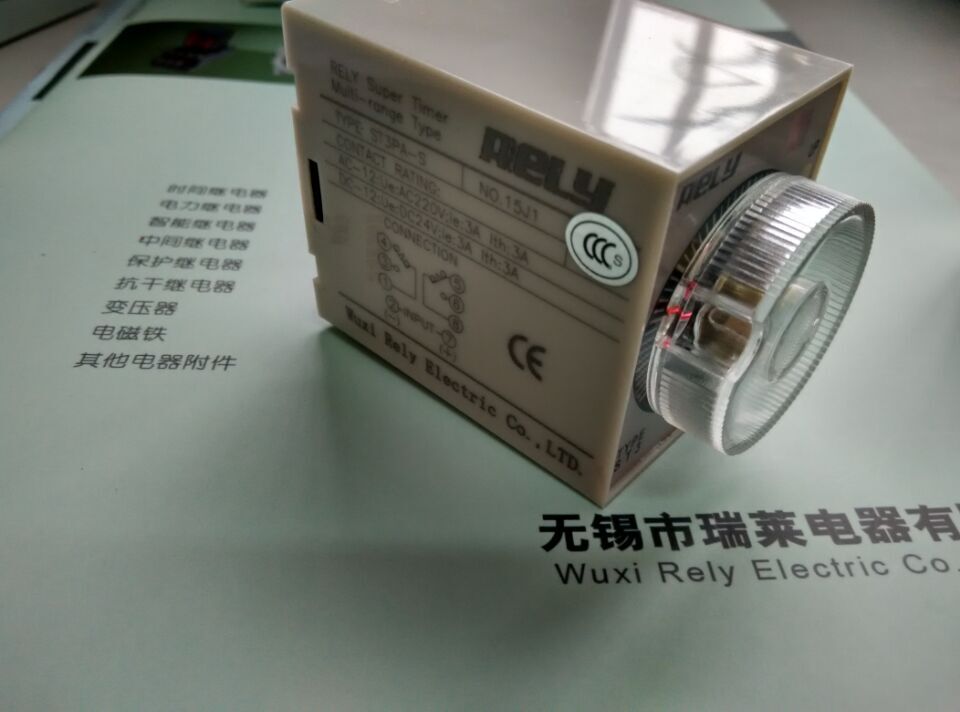

产品照片

外形尺寸

55.5*41*84

55.5*41*84

55.5*41*84

55.5*41*84

55.5*41*84

延时范围

单档

0.1-1s   2.5-30s     25s-5m     3m-60m

0.3-3s   5-60s      50s-10m

0.5-5s   10-120s    1m-15m

1-10s   15-120s    1.5m-30m

四档

A:0.05-0.5s/5s/30s/3m     E:5-60s/10s/60s/6h

B:0.1-1s/10s/60s/6m       F:0.25-2m/20m/2h/12h

C:0.5-5s/50s/5m/30m      G:0.5-4m/40m/4h/24h

D:1-10s/100s/10m/60m

额定电压

AC  24V  36V  48V  110V  220V  380V(50/60HZ)

DC   24V

触点容量

5A/250VAC阻性负载

额定功耗

                      AC220    2.9VA

                      AC110V  1.9VA             AC  3.3VA

                      DC24V   1.3W              DC  2.4W

重复误差

<0.5%±20ms

电压误差

<1%±20ms

整定误差

<5%(最大刻度值)

温度误差

<2%±20ms

复位时间

100ms(Max)

100ms(Max)

100ms(Max)

100ms(Max)

100ms(Max)

环境温度

-10℃~+55℃

-10℃~+55℃

-10℃~+55℃

-10℃~+55℃

-10℃~+55℃

机械寿命

1*107

1*107

1*107

1*107

1*107

电气寿命

1*105

1*105

1*105

1*105

1*105

产品重量

约140g

约140g

约150g

约150g

约140g

认证

接线及时序图

P09-C

P09-C

P09-C

P09-E

P09-F

特点

1.采用大规模专用IC，延时范围宽，可靠性强

2.ST3P 具有四档延时控制

1.ST3PS 单档型、

低价格、易操作

2.机器本体配上附件，

可实现螺钉式、导轨式、

面板式安装

3.有ST3PS-SZ(JSZO-SZ)

外接式供应
